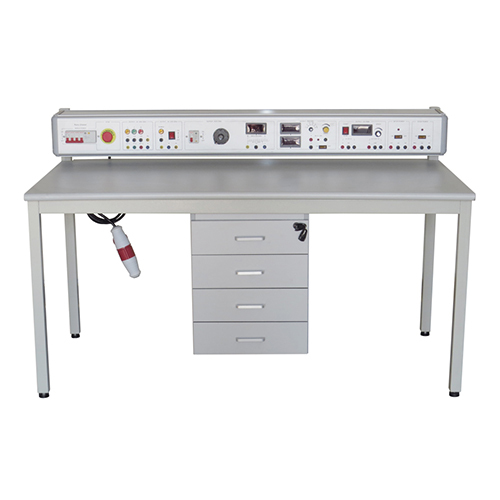

SMTE2470 Stół warsztatowy Sprzęt laboratoryjny Sprzęt edukacyjny Sprzęt dydaktyczny
1 Przegląd produktu
1.1 Przegląd
To urządzenie szkoleniowe zawiera różne typy silników indukcyjnych i przemysłowych elementów sterujących. Poprzez odpowiednie eksperymenty można zapoznać się z charakterystyką pracy silników prądu przemiennego, silników prądu stałego i transformatorów, opanować zasady i metody sterowania oraz rozwinąć odpowiednią wiedzę i umiejętności uczniów. Urządzenie nadaje się do nauczania i oceny umiejętności w pokrewnych kierunkach w wyższych szkołach zawodowych, szkołach zawodowych, średnich szkołach zawodowych i technikach.
1.2 Cechy
(1) Platforma szkoleniowa wykorzystuje aluminiową konstrukcję ramy słupowej, a przyrząd pomiarowy i zasilacz są wbudowane w zintegrowaną instalację, która jest łatwa w obsłudze i odporna na uszkodzenia.
(2) Silnik jest w pełni wyposażony i może być używany w połączeniu z innymi urządzeniami, aby uzupełnić treści szkoleniowe różnych kursów.
(3) Platforma szkoleniowa posiada dobry system bezpieczeństwa

2 Parametry wydajności
(1) Zasilanie wejściowe: trójfazowy system pięcioprzewodowy 380 V ± 10% 50 Hz
(2) Wymiary: 1500 x 800 x 940
(3) Całkowita moc: <1,5 kVA
(4) Waga: <150 kg
(5) Warunki pracy: temperatura otoczenia -10°C ～ +40°C, wilgotność względna <85% (25°C)
3 Skład produktu
3.1 Skrzynka zasilająca
Ekran sterujący zasilaniem wykonany jest z aluminiowego profilu, o zamkniętej konstrukcji skrzynkowej, i jest połączony z dolną półką jako całością.
3.2 Stół treningowy
Stół treningowy wsparty jest na aluminiowych kolumnach, a dolne, uniwersalne kółko posiada hamulce. Blat stołu wykonany jest z 25-milimetrowego podłoża o wysokiej gęstości, a powierzchnia pokryta jest ognioodporną płytą o wysokiej temperaturze i ciśnieniu. Stół wyposażony jest w czterosekcyjne szuflady z prowadnicami. Konstrukcja jest solidna i estetyczna.
3.3 Konfiguracja skrzynki zasilającej
1- wyłącznik automatyczny
2- wyłącznik awaryjny
3- wyjście zasilania AC380V
4- wyjście zasilania AC220V
5- wyjście AC0-250V
6- wyjście DC0-30V
7- wyjście DC PWM
8- zasilacz DC12V
9- zasilacz DC24V
3.4 Urządzenia towarzyszące
(1) Kilka linii testowych K4
(2) Stanowisko eksperymentalne
