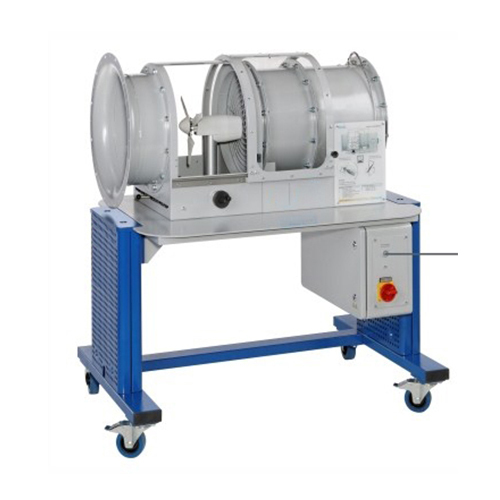

SMTG238E System szkoleniowy dla elektrowni wiatrowych Sprzęt laboratoryjny do zastosowań elektrycznych Sprzęt dydaktyczny Sprzęt edukacyjny
System powinien obejmować następujące cele szkoleniowe:
Badanie konwersji energii kinetycznej na energię elektryczną
Badanie regulacji mocy poprzez regulację prędkości
Badanie regulacji mocy poprzez regulację łopat wirnika
Obserwacja zachowania w przypadku przepływu ukośnego
Rejestracja wykresów charakterystyk
Uzyskanie współczynnika mocy jako funkcji stosunku prędkości do prędkości końcowej i kąta regulacji łopat wirnika
Uzyskanie współczynnika mocy jako funkcji stosunku prędkości do prędkości końcowej i kąta odchylenia
Porównanie różnych kształtów łopat wirnika

Minimalne wymagania techniczne (podobne lub lepsze):
Elektrownia wiatrowa
─3 regulowane łopaty wirnika
─Moc elektryczna 6 W
─Prędkość wiatru: 10 m/s
─Prędkość znamionowa: 2850 obr./min
─Projektowy stosunek prędkości do prędkości obrotowej: 4,5
─Regulacja łopat wirnika: od -5 do 35°
System generatora o zmiennej prędkości o znamionowym napięciu/prądzie: 10 V, 2 A
Regulacja mocy poprzez regulację łopat wirnika
Wentylator osiowy o regulowanej prędkości i maksymalnym przepływie objętościowym: 6800 m3/h, 1 kW do generowania przepływu powietrza
Tunel aerodynamiczny o średnicy: 390 mm
Prędkość wiatru, prędkość wirnika i kąt odchylenia są mierzone przez czujniki
Czujnik prędkości wiatru o zakresie pomiarowym: od 1 do 15 m/s
Prędkość wirnika o zakresie pomiarowym: od 0 do 3970 obr./min
Kąt odchylenia o zakresie pomiarowym: -40° do 40°
Zakres pomiaru prądu: od -2 do +2 A
Zestaw materiałów dydaktycznych
Powinien zawierać interfejs LAN/WLAN umożliwiający podłączenie niezliczonej liczby komputerów do obserwacji i oceny eksperymentów
System umieszczony jest na sztywnym wózku z czterema kółkami
Oprogramowanie do sterowania, obsługi i akwizycji danych
─Możliwość nauki zdalnej
─Multimedialny kurs online z podstaw energetyki wiatrowej
Interfejs USB
Komputer PC Core i7, DVD+/-RW, 8 GB RAM, dysk twardy 1 TB, mysz optyczna, klawiatura multimedialna, monitor (21") LED
