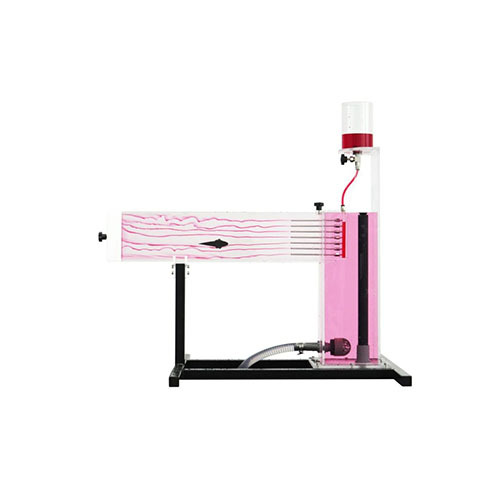

SMTFHM 150.21A Wizualizacja linii prądu w otwartym kanale Sprzęt do szkoleń inżynierskich w zakresie płynów Sprzęt dydaktyczny Sprzęt do szkoleń zawodowych1. Wprowadzenie do sprzętu
1.1 Przegląd
Sprzęt laboratoryjny do nauki dynamiki płynów w kanale do wizualizacji przepływu może być używany do wizualizacji przepływu wokół holowanego ciała i zjawiska przepływu w otwartym kanale, w tym:
(1) Holowany obiekt lub przelew jest zamocowany w zbiorniku z wodą doświadczalną, a linie prądu można uwidocznić poprzez wstrzyknięcie środka kontrastowego;
(2) Zbiornik z wodą doświadczalną jest wykonany z przezroczystego materiału, dzięki czemu można łatwo obserwować powstawanie linii prądu i wirów;
(3) Poziom wody w zbiorniku z wodą doświadczalną można regulować za pomocą śluzy na wlocie i przelewu na wylocie;
(4) Do eksperymentów dostępne są dwa przelewy i cztery różne holowane obiekty;
(5) Prostownik zapewnia równomierny przepływ wody bez wirów;
(6) Jednostkę doświadczalną można łatwo i bezpiecznie umieścić na stole roboczym modułu z podstawą z płynem, a moduł z podstawą z płynem może być również używany do pomiaru natężenia przepływu.
1.2 Cechy
(1) Układ urządzenia jest rozsądny, estetyczny, przejrzysty i ma silne poczucie integralności.
(2) Posiada dobry system bezpieczeństwa.
(3) Posiada konstrukcję ramy ze stopu aluminium i jest lekki.
(4) Urządzenie może być używane do badania przepływu wokół holowanego korpusu i zjawiska przepływu w kanale otwartym.
2. Parametry techniczne
(1) Zasilanie: prąd zmienny jednofazowy 220 V ± 10%
(2) Waga: 980 mm * 680 mm * 940 mm
(3) Wymiary: <40 kg
(4) Temperatura otoczenia: 10℃ ～ 30℃ Wilgotność względna: <75% (25℃)
3. Lista komponentów
3.1 Główne wprowadzenie
Nr Nazwa
1 Rama aluminiowa
2 Rura przelewowa
3 Port doprowadzający wodę do modułu bazowego eksperymentu z płynem
4 Płyta przelewowa wylotu wody
5 Zbiornik na wodę eksperymentalną
6 Korpus wleczony
7 Prostownica przepływu
8 Dozownik środka kontrastowego
9 Zbiornik na środek kontrastowy
10 Śruba regulacyjna
3.2 Podstawowy moduł eksperymentu z płynem
Podstawowy moduł eksperymentu z płynem zawiera głównie podstawowe wyposażenie do pojedynczego eksperymentu, w tym:
Nr Nazwa
1 Przełącznik zasilania
2 Pokrętło sterujące
3 Kontrolka pracy
4 Zawór regulacji przepływu
5 Zawór bezpieczeństwa
6 Wskaźnik poziomu gazu w zbiorniku dozującym
Struktura wewnętrzna Zbiornik magazynowy z pompą zanurzeniową
Uwaga: Ten moduł należy zakupić osobno. Wygodniej jest go używać z urządzeniem do wizualizacji przepływu w kanale otwartym AFF180
4. Lista eksperymentów
Eksperyment 1 Wizualizacja przepływu w kanale, dynamika płynów, sprzęt laboratoryjny, sprzęt dydaktyczny, eksperyment wprowadzający
Eksperyment 2 Wizualizacja przepływu wokół różnych ciał oporowych lub przegród
Eksperyment 3 Eksperyment z przepływem nadkrytycznym i podkrytycznym
Eksperyment 4 Wpływ różnych ciał oporowych lub przegród na prędkość lub natężenie przepływu płynu
