Name: Sprzęt szkoleniowy do termiki słonecznej Sprzęt edukacyjny Szkolenia techniczne System szkoleń odnawialnych źródeł energii
Brand: MY SHOP
SKU: SMTG1012
Availability: InStock
Rating: 5 (1 reviews)

Description

SMTG1012 Sprzęt szkoleniowy do termiki słonecznej Sprzęt edukacyjny Szkolenia techniczne System szkoleń odnawialnych źródeł energii
1. Wprowadzenie do produktu
1.1 Opis produktu

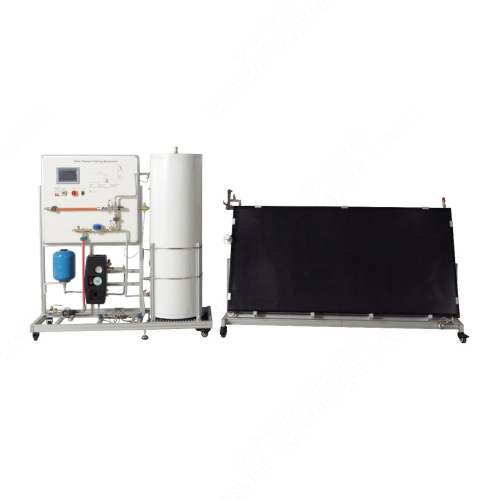

Kolektor słoneczny to urządzenie eksperymentalne do badania ciepła słonecznego. Może mierzyć i zbierać temperaturę, natężenie przepływu, ciśnienie i inne dane oraz realizować transmisję danych. Urządzenie obsługuje lokalną i zdalną obsługę programową. Może symulować cały proces produkcji, magazynowania i przesyłu ciepłej wody użytkowej.
1.2 Cechy produktu
1. Urządzenie eksperymentalne do badania ciepła słonecznego (pojedynczy kolektor słoneczny do podgrzewacza wody 200 l, 2,2 m²)
2. Zdalna obsługa programowa i lokalna
3. Wielokrotne zbieranie danych pomiarowych (temperatura, natężenie przepływu, ciśnienie itp.) i transmisja danych.
4. Analiza techniczna, ekonomiczna i środowiskowa.
5. Bilans cieplny, rozmiar i racjonalność komponentów.
6. Okablowanie elektryczne i podłączenie rur.
7. Przenośny kolektor słoneczny.
2. Dane techniczne
2.1 Parametry techniczne
Trzybiegowa pompa obiegowa wspomagająca: automatyczny start i stop, DC24V, 50~85W, 25~35l/min
Przekaźnik temperatury: wejście DC24V, -50~150°C, wyjście 4~20mA
Kolektor płaski (niebieska folia): powierzchnia absorpcji 2 metry kwadratowe 1X2m
Zbiornik wody: 150l
2.2 Wymiary i waga
Wymiary 1: 1630mm*680mm*1840mm
Waga 1: 156kg
Wymiary 2: 2230mm*830mm*1450mm
Waga 2: 127kg

3. Komponent produktu
3.1 Główna część produktu
Nr Nazwa
1 Ekran dotykowy
2 Wyłącznik automatyczny
3 Licznik energii elektrycznej
4 Przełącznik obciążenia
5 Interfejs kabla sieciowego
6 Schemat ideowy systemu
7 Zawór przełączający wody użytkowej
8 Czujnik temperatury wody zmieszanej na wylocie
9 Zawór mieszający o stałej temperaturze
10 Zawór spustowy zimnej wody
11 Licznik zimnej wody
12 Czujnik temperatury zimnej wody
13 Zbiornik wyrównawczy
14 Zawór bezpieczeństwa cyrkulacji
15 Zawór wlotowy zimnej wody, filtr
16 Zawór zwrotny zimnej wody
17 Pompa wspomagająca zimną wodę
18 Stacja pomp solarnych (w tym pompa cyrkulacyjna, manometr, zawór zwrotny)
19 Licznik ciepła
20 Zawór bezpieczeństwa wlotu zimnej wody
21 Zawór przełączający wlotu cyrkulacji
22 Czujnik temperatury wylotu zbiornika wody
23 Zawór wylotowy zbiornika wody
24 Zbiornik wody
25 Zawór wylotowy kolektora
26 Ręczny zawór przełączający wylot kolektora wody
27 Czujnik natężenia światła
28 Czujnik temperatury wylotu kolektora wody
29 Kolektor słoneczny
30 Zawór bezpieczeństwa kolektora
31 Czujnik temperatury wlotu kolektora wody
32 Ręczny zawór przełączający wlotu kolektora wody
33 Zawór zwrotny
34 Manometr
35 Pompa obiegowa
36 Pokrętło regulacji przepływu pompy obiegowej
37 Zawór ręczny 1
38 Zawór ręczny 2
39 Zawór ręczny 3
40 Otwór spustowy płynu obiegowego
41 Otwór napełniania płynu obiegowego
42 Interfejs zbiornika wyrównawczego
43 Zawór bezpieczeństwa
3.2 Akcesoria produktu
Nr Nazwa
1 Mieszek
2 Przewód przedłużający
3 Kabel sieciowy
4 Wtyczka przemysłowa wodoodporna
5 Dysk USB z oprogramowaniem
4. Lista konfiguracji produktu
Nr Nazwa Ilość
1 Ekran dotykowy 1
2 Wyłącznik automatyczny 1
3 Licznik energii elektrycznej 1
4 Przełącznik obciążenia 1
5 Interfejs kabla sieciowego 1
6 Schemat układu 1
7 Licznik zimnej wody 1
8 Zbiornik wyrównawczy 1
9 Zawór zwrotny 4
10 Pompa wspomagająca 1
11 Licznik ciepła 1
12 Zawór mieszający 1
13 Zawór wydechowy 3
14 Zbiornik wody 1
15 Ręczny zawór przełączający 9
16 Czujnik światła 1
17 Kolektor słoneczny 1
18 Manometr 1
19 Pompa obiegowa 1
5. Lista eksperymentów dydaktycznych dotyczących produktów
(1) Eksperyment z połączeniem mieszkowym
(2) Eksperyment z zaopatrzeniem w wodę zbiornika magazynującego wodę
(3) Zaopatrzenie w wodę kolektora słonecznego Eksperyment
(4) Eksperyment z pompą wspomagającą
(5) Eksperyment z temperaturą wody na wylocie
(6) Ręczna obsługa stacji pomp solarnych
(7) Eksperyment z samodzielną pracą podgrzewacza wody
(8) Eksperyment z automatycznym trybem cyrkulacji
(9) Obsługa danych z czujników
(10) Eksperyment z drenażem
