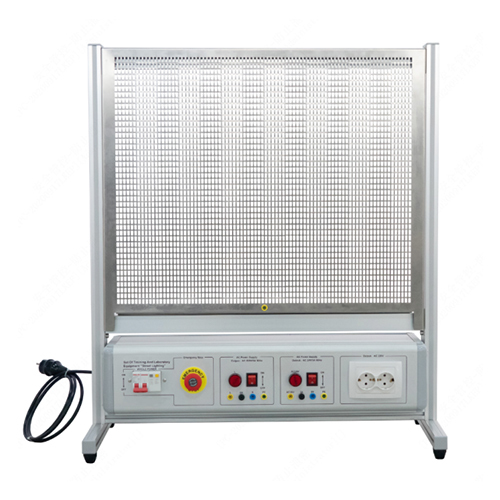

Zestaw sprzętu szkoleniowego i laboratoryjnego „Oświetlenie uliczne” Sprzęt laboratoryjny elektryczny Sprzęt dydaktyczny Sprzęt edukacyjny

SMTE2481 Zestaw sprzętu szkoleniowego i laboratoryjnego „Oświetlenie uliczne” Sprzęt laboratoryjny elektryczny Sprzęt dydaktyczny Sprzęt edukacyjny
I. Opis produktu
1.1 Opis ogólny
Niniejszy zestaw sprzętu edukacyjno-laboratoryjnego „Oświetlenie uliczne” (zwany dalej „stanowiskiem”) przeznaczony jest do praktycznego rozwoju na wszystkich etapach przygotowywania prac elektrycznych oraz do bezpośredniej pracy związanej z montażem elementów elektrycznych, przygotowywaniem przewodów, układaniem kanałów kablowych i podłączaniem zasilania.
Stoisko symuluje panel sterowania oświetleniem zewnętrznym przedsiębiorstwa przemysłowego. Strefa robocza stoiska wyposażona jest w lampy, przełączniki, przekaźniki, klucze i styczniki. Model ten pozwala na montaż systemu oświetlenia elektrowni zgodnie z okablowaniem elektrycznym przedsiębiorstwa.
1.2 Cechy
1. Platforma szkoleniowa wykonana jest ze stopu aluminium (powłoka anodowana). U dołu kolumny znajduje się regulator do regulacji wysokości i zapewnienia płaskości. Blat stołu wykonany jest z płyty ognioodpornej.
2. Stała płyta dolna jest formowana i wykonana z wysokiej jakości materiałów, które charakteryzują się dobrą wytrzymałością i odpornością na zmęczenie, dzięki czemu mogą być wielokrotnie używane. Stosowany jest w połączeniu z siatką na szablonie, co nie tylko ułatwia montaż stałych elementów, ale także zapewnia precyzyjne zamocowanie elementów elektrycznych na szablonie, dzięki czemu elementy elektryczne pozostają zamocowane na szablonie bez przechylania.
II. Parametry wydajności
Zasilanie wejściowe: AC 220 V ±10% 50 Hz
Waga: 41 kg
Wymiary: 890 x 530 x 1090

III. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
Nazwa numeru
1 Płytka siatkowa
2 Kabel zasilający
3 Skrzynka zasilająca
3.2 Część skrzynki zasilającej
Nazwa numeru
1 Wyłącznik różnicowoprądowy 2P
2 Przycisk awaryjny
3 Czerwona lampka kontrolna
4 Przełącznik
5 Czerwona lampka kontrolna
6 Przełącznik
7 Gniazdo europejskie
8 Zacisk wyjściowy
9 Bezpiecznik
3.3 Akcesoria
Nazwa numeru Ilość
1 Lampa odporna na wilgoć 1
2 W pełni zabezpieczony multimetr cyfrowy 1
3 Wyłącznik 2P 1
4 Stycznik prądu przemiennego 1
5 Zestaw narzędzi 1
6 Sterownik oświetlenia ulicznego 1
7 Bezpiecznik 1
8 Rząd uziemienia 1
9 Czerwona lampka kontrolna 1
10 Zielona lampka kontrolna 1
11 Przekaźnik 220 V 2
12 Skrzynka przycisków 1
13 Czerwony przycisk 1
14 Bezpiecznik 3 A 5
15 Bezpiecznik 5 A 5
16 Przełącznik magnetyczny 1
17 Przełącznik obciążenia 1
18 Szyna prowadząca 0,5 m 1
19 Listwa zaciskowa 5
IV. Lista eksperymentów
Eksperyment 1 Przegląd sterownika oświetlenia ulicznego
Eksperyment 2 Sterownik oświetlenia ulicznego steruje oświetleniem odpornym na wilgoć
