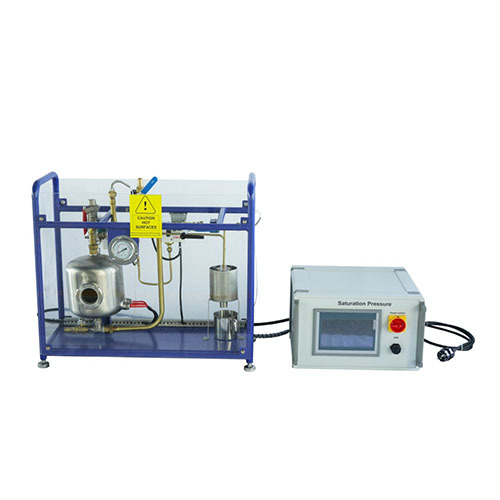

SMTF162 Sprzęt do szkoleń inżynierskich w zakresie ciśnienia nasycenia i dławienia przepływu Sprzęt edukacyjny Sprzęt do szkoleń zawodowychI. Przegląd produktu
1.1 Przegląd
Urządzenie do badania ciśnienia nasycenia zostało zaprojektowane, aby pomóc studentom zrozumieć i zrozumieć właściwości nasyconej pary wodnej w termodynamice, czyli zbadać, jak temperatura wrzenia nasyconej wody zmienia się wraz ze zmianą ciśnienia.
Urządzenie do badania ciśnienia nasycenia składa się głównie z kotła, prostokątnej rury pierścieniowej oraz różnorodnych czujników. Kocioł posiada wbudowaną grzałkę patronową, która podgrzewa czystą wodę w kotle do temperatury wrzenia. Kocioł jest również wyposażony w specjalne szklane okienko, które wytrzymuje ciśnienie doświadczalne, umożliwiając obserwację zmian stanu skupienia podczas procesu podgrzewania i chłodzenia czystej wody. Prostokątna pętla rur umożliwia przepływ nasyconej pary wodnej opuszczającej górną część kotła przez pętlę rur, a następnie jej skroplenie i powrót na dno kotła w celu ponownego podgrzania. Maksymalne ciśnienie dopuszczalne dla kotła i rur pierścieniowych wynosi 7 barów.
Prostokątna pętla rurowa urządzenia do badania ciśnienia nasycenia jest wyposażona w czujnik temperatury, czujnik ciśnienia i regulator ciśnienia, które służą do pomiaru właściwości pary nasyconej. Górny koniec pierścieniowego rurociągu jest również wyposażony w otwór wtrysku wody i zawór napełniający. Czystą wodę można dodać do kotła przez otwór wtrysku wody, a zawór napełniający można zamknąć, aby zamknąć pierścieniowy rurociąg, sprężyć i wypuścić z niego powietrze, zmniejszając w ten sposób czynniki zakłócające eksperyment. Inne rurociągi podłączone do pierścieniowego rurociągu są wyposażone w zawory odcinające, czujniki temperatury i kalorymetry dławiące, które służą do pomiaru charakterystyki pary nasyconej przepływającej przez kalorymetry dławiące, w celu określenia frakcji suchej pary nasyconej. Para nasycona jest przepuszczana przez kalorymetr dławiący do labiryntu kondensacji pary, gdzie para jest redukowana do ciśnienia atmosferycznego i skraplana do stanu ciekłego, gromadzonego w pojemniku pod labiryntem.
1.2 Cechy
(1) Ogólna skala sprzętu do eksperymentów ciśnienia nasycenia jest niewielka, nie wymaga montażu, działa na zasadzie „podłącz i używaj”. Środowisko eksperymentalne można dowolnie zmieniać, a eksperyment dydaktyczny można ukończyć w krótkim czasie.
(2) W projektowaniu urządzeń do badań ciśnienia nasycenia stosuje się wiele materiałów antykorozyjnych, aby wydłużyć ich żywotność.
(3) Kompatybilność oprogramowania urządzeń do badań ciśnienia nasycenia jest wysoka.
II. Parametry wydajności
Zasilanie wejściowe: AC 220 V/50 Hz
Moc grzewcza: 1 kW
Waga: <50 kg
Wymiary: 700*580*630 mm
Warunki pracy: temperatura otoczenia -10°C ~ +40°C; wilgotność względna <85% (25°C); maksymalne dopuszczalne ciśnienie robocze: 7 barów

III. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
Numer Nazwa
1 Kocioł
2 Prostokątna rura pętlowa
3 Czujnik temperatury
4 Wlot wody
5 Zawór napełniający
6 Zawór bezpieczeństwa
7 Manometr
8 Zawór odcinający
9 Grzałka
10 Regulator ciśnienia
11 Specjalne okienko ze szkła odpornego na ciśnienie
12 Zawór spustowy
13 Pojemnik na skroploną parę wodną
14 Pojemnik na skropliny
15 Wspornik konstrukcyjny
16 Osłona akrylowa
3.2 Część skrzynki zasilającej
Numer Nazwa
1 Ekran dotykowy
2 Przełącznik obciążenia
3 Interfejs USB
4 Wyłącznik
5 Gniazdo lotnicze 1
6 Gniazdo lotnicze 2
3.3 Lista konfiguracji urządzenia
Numer Nazwa Ilość
Komponent 1 Kocioł 1
Komponent 2 Czujnik temperatury 2
Komponent 3 Czujnik ciśnienia 1
Komponent 4 Regulator ciśnienia 1
Komponent 5 Manometr 1
Komponent 6 Grzałka 2
Komponent 7 Ekran dotykowy 1
Komponent 8 Przełącznik obciążenia 1
Komponent 9 Wyłącznik 1
Komponent 10 Pojemnik na kondensat 1
3.4 Akcesoria
Numer Nazwa Ilość
1 Kabel USB do transmisji danych 1
2 Dysk U 1
IV. Lista eksperymentów
Eksperyment 1. Charakterystyczne zachowanie cieczy dwufazowej
Eksperyment 2. Zasada pomiaru ciśnienia nasycenia
Eksperyment 3. Pojęcie linii nasycenia
Eksperyment 4. Tabela pary
Eksperyment 5. Zastosowanie równania energii przepływu stacjonarnego
