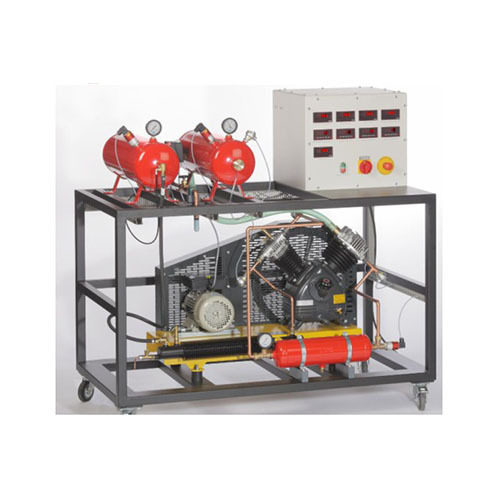

System szkoleniowy sprężarki promieniowej Sprzęt szkoleniowy do inżynierii płynów Sprzęt edukacyjny Sprzęt dydaktyczny

SMTF1038 System szkoleniowy sprężarki promieniowej Sprzęt szkoleniowy do inżynierii płynów Sprzęt edukacyjny Sprzęt dydaktyczny
System powinien obejmować następujące cele szkoleniowe:
Zapoznanie się ze zmiennymi charakterystycznymi sprężarki promieniowej
Rejestracja krzywej sprężarki dla obu stopni
Wpływ prędkości obrotowej wirnika na ciśnienie
Wpływ prędkości obrotowej wirnika na natężenie przepływu
Badanie rozkładu współczynników ciśnień stopniowych
Wpływ sprężania na wzrost temperatury
Określanie mocy wyjściowej i sprawności hydraulicznej
Minimalne wymagane parametry techniczne (podobne lub lepsze niż):
Dwustopniowa sprężarka promieniowa o poborze mocy: 1 kW, maksymalnym objętościowym natężeniu przepływu: 160 m3/h i maksymalnej różnicy ciśnień: 220 mbar
Przezroczysta rura dolotowa o średnicy wewnętrznej: 42 mm
Przezroczysta rura tłoczna

Zawór dławiący
Wlot powietrza zabezpieczony płytką ochronną
Zintegrowane oprzyrządowanie mikroprocesorowe
Nie wymaga dodatkowych urządzeń z podatnym na błędy okablowaniem
2 uchwyty
Zakres pomiaru różnicy ciśnień dla obu stopni: od 0 do 350 mbar
Zakres pomiaru natężenia przepływu: od 0 do 120 m3/h
Zakres pomiaru temperatury: 2x od 0 do 100°C
Zakres pomiaru prędkości obrotowej sprężarki: od 0 do 20900 obr./min
Pobór mocy elektrycznej: od 0 do 1000 W
Jednostka akwizycji danych z oprogramowaniem i funkcjami sterowania
Interfejs USB
PC Core i7, DVD+/-RW, 8 GB RAM, dysk twardy 1 TB, mysz optyczna, klawiatura multimedialna, monitor LED (21")
