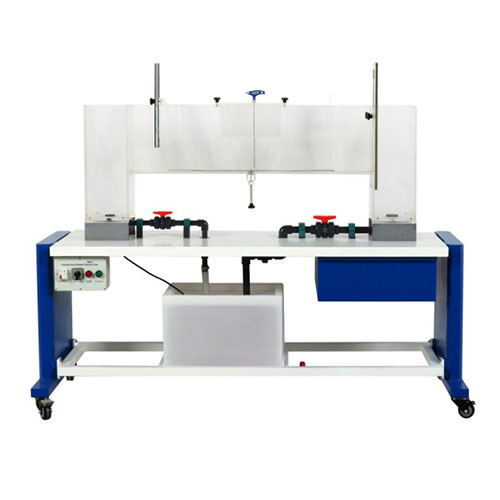

SMTF3103 Sprzęt do szkoleń inżynierskich w zakresie przepływu płynów w kanałach otwartych i zamkniętych Sprzęt dydaktyczny Sprzęt do szkoleń zawodowych1. Wprowadzenie do sprzętu
1.1 Przegląd
Przepływ w kanale otwartym i zamkniętym służy do zademonstrowania różnych procesów przepływu w kanałach otwartych pod różnymi strukturami sterowania. Sprzęt obejmuje:
(1) Przezroczystą rurę pomiarową z górnym ograniczeniem;
(2) Regulowany próg;
(3) Regulowany przelew płytowy
(4) Zamknięty system obiegu wody.
W eksperymentach przelewy są podłączone do dna kanału lub stosuje się progi o regulowanej wysokości. Dodatkowo można zademonstrować odpływ pod zasuwą. Różne przelewy można szybko i bezpiecznie wymienić i wykorzystać jako struktury sterowania. Regulowany przelew płytowy wymaga jedynie modyfikacji, aby rura pomiarowa stała się kanałem otwartym lub zamkniętym. Podczas badania kanałów zamkniętych poziom wody musi być wystarczająco wysoki, aby przepłynął przez niego cały odcinek eksperymentalny. W takim przypadku próg służy do zmiany przekroju poprzecznego przepływu. Ciśnienie statyczne i ciśnienie całkowite w przekroju poprzecznym są mierzone za pomocą rur pomiarowych, a różnica ciśnień służy do obliczenia natężenia przepływu.
1.2 Cechy
(1) Zastosowano konstrukcję ramy z blachy, układ urządzenia jest rozsądny i estetyczny, a urządzenie posiada dobry system zabezpieczeń.
(2) Urządzenie może być używane do badania przepływu w kanałach otwartych.
(3) Urządzenie może być używane do badania przepływu w rurach w zasuwach, progach, różnego rodzaju jazach i kanałach zamkniętych.
(4) Urządzenie posiada zamknięty układ obiegu wody ze zbiornikiem i pompą wodną.
2. Parametry techniczne
(1) Zasilanie: prąd zmienny jednofazowy 220 V
(2) Waga: 207 kg
(3) Wymiary: 1980 mm * 880 mm * 1600 mm
(4) Temperatura otoczenia: 10℃~30℃
(5) Wilgotność względna: <75% (25℃)
3. Lista komponentów
3.1 Część główna
Lp. Nazwa
1 Rama z blachy
2 Szafa rozdzielcza
3 Zbiornik wody zasilającej
4 Zasuwa
5 Eksperymentalny zbiornik wody
6 Górna płyta ograniczająca
7 Przelew
8 Zbiornik spustowy
9 Regulator wysokości progu
10 Zbiornik wody zasilającej
11 Otwór spustowy
12 Zawór kulowy
13 Zbiornik pomiarowy
3.2 Szafa rozdzielcza
Lp. Nazwa
1 Główny wyłącznik napięcia
2 Wyłącznik pompy
3 Wskaźnik zasilania
4 Wskaźnik działania
3.3 Akcesoria
Lp. Nazwa
1 Przelew z szerokim grzebieniem
2 Przelew koronowy
4. Experiment List
Experiment 1: Introduction to open channel and closed channel flow
Experiment 2: Experiment on the influence of control structures (various weirs, thresholds) on water flow in open channels
Experiment 3: Experiment on discharge under gates in open channels
Experiment 4: Experiment on hydraulic jump in open channels
Experiment 5: Experiment on uniform and non-uniform discharge in open channels
Experiment 6: Experiment on sediment transport in open channels
Experiment 7: Experiment on measurement of static and total pressure in closed channels
Experiment 8: Experiment on flow in closed channels with constant and variable flow cross sections
Experiment 9: Experiment on calculation of flow velocity in closed channels
