Mobilne stanowisko dydaktyczne na hybrydowym sprzęcie edukacyjnym wiatrowo-słonecznym Szkolenie umiejętności technicznych System szkoleń odnawialnych
No.SMTG1003
SMTG1003 Mobilne stanowisko dydaktyczne na hybrydowym sprzęcie edukacyjnym wiatrowo-słonecznym Szkolenie umiejętności technicznych System szkoleń odnawialnych

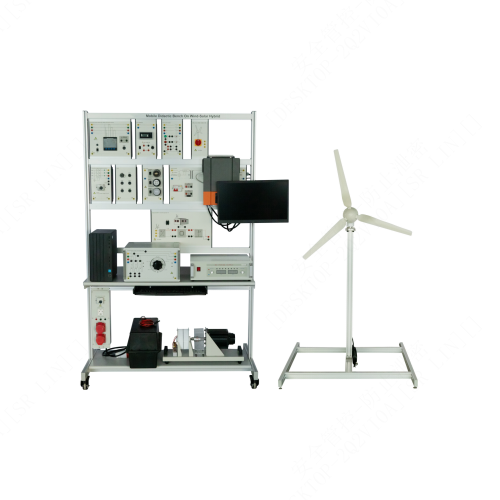

SMTG1003 Mobilne stanowisko dydaktyczne na hybrydowym sprzęcie edukacyjnym wiatrowo-słonecznym Szkolenie umiejętności technicznych System szkoleń odnawialnych 1. Wprowadzenie do sprzętu 1.1 Przegląd Mobilna platforma dydaktyczna zaprojektowana specjalnie do badania systemów fotowoltaicznych i akumulatorów. To stanowisko dydaktyczne łączy nowoczesny sprzęt mobilny z efektywnymi funkcjami dydaktycznymi, zapewniając studentom i badaczom elastyczną, praktyczną i łatwą w obsłudze platformę do przeprowadzania eksperymentów i badań nad systemami i ogniwami fotowoltaicznymi. 1.2 Cechy (1) Przenośność: Mobilna platforma dydaktyczna została zaprojektowana tak, aby była lekka i kompaktowa, dzięki czemu można ją łatwo przenosić między różnymi miejscami. Pozwala to studentom i badaczom na przeprowadzanie eksperymentów w różnych środowiskach, takich jak laboratoria, sale wykładowe i teren. (2) Wszechstronność: Mobilne platformy dydaktyczne są zazwyczaj wyposażone w różnorodny sprzęt eksperymentalny, taki jak programowalne zasilacze prądu stałego, akumulatory, multimetry itp., które można wykorzystać do przeprowadzania eksperymentów na różnych systemach fotowoltaicznych i akumulatorach. (3) Łatwość użytkowania: Mobilne stanowiska dydaktyczne zazwyczaj posiadają przyjazne dla użytkownika interfejsy i instrukcje obsługi, co pozwala studentom i badaczom na wygodne przeprowadzanie eksperymentów nawet bez specjalistycznej wiedzy. (4) Rejestracja i analiza danych: Mobilne platformy dydaktyczne są zazwyczaj wyposażone w funkcje rejestracji i analizy danych, które umożliwiają rejestrowanie i analizę danych eksperymentalnych w czasie rzeczywistym, pomagając studentom i badaczom lepiej zrozumieć zasady działania systemów fotowoltaicznych i akumulatorów. (5) Bezpieczeństwo: Mobilne platformy dydaktyczne zazwyczaj posiadają funkcje bezpieczeństwa, takie jak zabezpieczenie przed przeciążeniem i zwarciem, zapewniające bezpieczne przeprowadzanie eksperymentów. 2. Parametry techniczne Zasilanie wejściowe: trójfazowe, pięcioprzewodowe 380 V, 50 Hz Wymiary: 1310 mm*730 mm*2050 mm Waga: 200 kg Temperatura otoczenia: -10°C～+40°C Wilgotność względna: <85% (25°C) 3. Lista komponentów i szczegółowe wprowadzenie 3.1 Część główna Nr Nazwa 1 Rama aluminiowa 2 Moduł miernika wielofunkcyjnego trójfazowego 3 Moduł multimetru mocy 4 Moduł przełącznika zasilania 5 Moduł zasilacza impulsowego małej turbiny wiatrowej 6 Moduł przełącznika zasilania trójfazowego 7 Panel komunikacyjny 8 Moduł panelu świetlnego 230 V 9 Moduł falownika hybrydowego 10 Moduł komputerowy 11 Regulator ładowania małej turbiny wiatrowej 12 V 12 Moduł trójfazowego obciążenia rezystancyjnego 1000 W 13 Programowalny zasilacz prądu stałego 14 Zabezpieczony moduł dystrybucji zasilania dla stanowisk roboczych 15 Moduł akumulatora 16 Dynamiczny system testowania serwomechanizmu dla Maszyny 0,3 kW 17 Mała turbina wiatrowa 370 W z masztem demonstracyjnym 3.2 Akcesoria Nr Nazwa Ilość 1 Multimetr cyfrowy 2 2 4 mm przewód połączeniowy bezpieczeństwa dwukolorowy 0,25 m 2,5 mm² 4 3 4 mm przewód połączeniowy bezpieczeństwa czerwony 0,25 m 2,5 mm² 2 4 4 mm przewód połączeniowy bezpieczeństwa zielony 0,25 m 2,5 mm² 2 5 4 mm przewód połączeniowy bezpieczeństwa żółty 0,25 m 2,5 mm² 2 6 4 mm przewód połączeniowy bezpieczeństwa niebieski 0,25 m 2,5 mm² 2 7 4 mm przewód połączeniowy bezpieczeństwa dwukolorowy 1 m 2,5 mm² 1 8 4 mm kabel połączeniowy bezpieczeństwa czerwony 1 metr 2,5 mm² 2 9 4 mm kabel połączeniowy bezpieczeństwa zielony 1 metr 2,5 mm² 2 10 4 mm kabel połączeniowy bezpieczeństwa niebieski 1 metr 2,5 mm² 2 11 4 mm kabel połączeniowy bezpieczeństwa czarny 1,5 metra 2,5 mm² 5 12 4 mm kabel połączeniowy bezpieczeństwa czerwony 1,5 metra 2,5 mm² 5 13 4 mm kabel połączeniowy bezpieczeństwa zielony 1,5 metra 2,5 mm² 4 14 4 mm kabel połączeniowy bezpieczeństwa żółty 1,5 metra 2,5 mm² 4 15 4 mm kabel połączeniowy bezpieczeństwa niebieski 1,5 metra 2,5 mm² 3 16 4 mm kabel sieciowy 1 metr żółty kategorii 5 1 17 Kabel sieciowy 2 metry, kategoria 5, żółty 2 18 Adapter Ethernet USB 2.0 1 19 Przełącznik Ethernet 5-portowy 1 20 Listwa wtykowa europejska 6-pozycyjna z przełącznikiem 1 21 Złącze U-kształtne, 4 mm, kabel połączeniowy bezpieczny, czarny 10 22 Złącze U-kształtne, 4 mm, kabel połączeniowy bezpieczny, czerwony 5 23 Przewód RJ12 6P4C 1,5 metra 4 24 Wtyczka europejska 1 25 Kabel USB 1 26 Dysk U 1 27 Komputer 1 4. Lista eksperymentów Eksperyment 1 Instalacja hybrydowego systemu fotowoltaicznego z małą turbiną wiatrową Eksperyment 2 Eksperyment z parametrami regulatora ładowania Eksperyment 3 Eksperyment 3: Eksperyment z testem prądu obciążenia Eksperyment 4: Eksperyment z przepływem energii poprzez symulację toru słonecznego i symulację profilu wiatru Eksperyment 5: Eksperyment z testowaniem oprogramowania MATLAB
