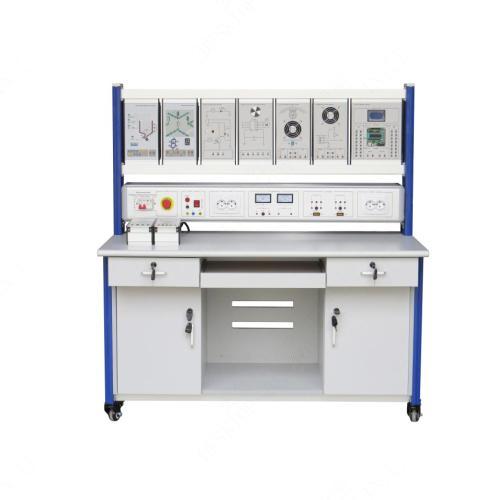

SMTE284 Programowanie mikrokontrolerów Trener sterowania Szkolenie dydaktyczne Szkolenia laboratoryjne Szkolenia elektryczne Sprzęt 1.1 Przegląd Stanowisko szkoleniowe zawiera różnorodne typowe układy scalone do programowania i sterowania mikrokontrolerami. Dzięki eksperymentom można zapoznać się z charakterystyką elektryczną mikrokontrolera oraz zrozumieć jego teorię i sposób sterowania. Może ono rozwijać odpowiednią wiedzę i umiejętności studentów. Nadaje się do nauczania i oceny umiejętności w szkołach wyższych i na studiach licencjackich, a także może sprostać wymaganiom projektowym studentów. 1.2 Charakterystyka (1) Stół szkoleniowy wykorzystuje aluminiową konstrukcję ramy kolumnowej, wbudowany zasilacz jest zintegrowany, jest łatwy w użyciu i odporny na uszkodzenia. (2) Konfiguracja zawieszanych skrzynek obwodowych jest kompletna, studenci mogą je dowolnie łączyć i dopracowywać treści szkoleniowe z wielu przedmiotów. (3) Liczba zawieszanych skrzynek może być elastycznie zwiększana lub zmniejszana w zależności od tematu eksperymentu, aby sprostać wymaganiom różnych użytkowników. (4) Stół szkoleniowy posiada wysoki poziom bezpieczeństwa. 2 Parametry wydajnościowe (1) Moc wejściowa: jednofazowy system trójprzewodowy, 220 V ± 10% 50 Hz (2) Wymiary: 1200 mm × 600 mm × 1300 mm (3) Całkowita moc: ＜1,0 kVA (4) Waga: ＜100 kg (5) Środowisko pracy: Temperatura otoczenia: -10℃ ～ +40℃ Wilgotność względna: ＜85% (25℃) 3 Skład produktu 3.1 Panel sterowania Panel sterowania wykorzystuje panel ze stopu aluminium, zamkniętą konstrukcję skrzynki. Górna część wykorzystuje przemysłowy profil aluminiowy jako odłączaną belkę do zawieszania, dzięki czemu skrzynkę treningową można łatwo zdemontować i zamontować. 3.2 Ławka treningowa Ławka treningowa wykorzystuje aluminiową podstawę pionową. Na spodzie znajdują się uniwersalne kółka z mechanizmem hamulcowym, dzięki czemu ławkę można elastycznie przesuwać i ustawiać. Blat stołu wykonany jest z podłoża o wysokiej gęstości o grubości 25 mm, a stół poddano obróbce przeciwpożarowej w wysokiej temperaturze i pod wysokim ciśnieniem. Wyposażona jest w dwie trzysekcyjne szuflady z szynami oraz dwie dolne szafki z drzwiami dwustronnego działania. Konstrukcja jest solidna i niezawodna, a wygląd jest estetyczny. 3.3 Skrzynka zasilająca (1) Jednofazowe, trójprzewodowe wejście zasilania, sterowane wyłącznikiem różnicowoprądowym, wyposażone w przycisk zatrzymania awaryjnego, który można nacisnąć, aby odciąć zasilanie w nagłych wypadkach. (2) Analogowy miernik napięcia służy jako wskaźnik wyjściowy. (2) Wyposażony we wskaźnik zasilania, europejskie gniazdo wyjściowe i bezpieczny zacisk wyjściowy. (3) Wbudowane wyjścia zasilania 5 V i 12 V DC z funkcją zabezpieczenia przed zwarciem. 3.4 Główne pasujące pudełko do zawieszania eksperymentów i urządzenia (1) Jednostka CPU (80C535 lub 89S52) oraz pudełko do zawieszania eksperymentów z jednostką użytkownika i wyświetlaczem. (2) Eksperyment z wiszącą skrzynką z alarmem dźwiękowym i świetlnym antykradzieżowym (3) Eksperyment z wiszącą skrzynką z jednostką sterującą sygnalizacją świetlną (4) Eksperyment z napędem i jednostką sterującą silnika krokowego (5) Eksperyment z wiszącą skrzynką z jednostką sterującą mieszaniem proporcji cieczy (6) Eksperyment z wiszącą skrzynką z jednostką sterującą systemem wentylacji tunelowej (7) Eksperyment z pomiarem temperatury i jednostką sterującą (8) Programowanie i narzędzia programistyczne mikrokontrolerów (9) Multimetr cyfrowy (10) 2-milimetrowy przewód elektryczny bezpieczeństwa (11) 4-milimetrowy przewód elektryczny bezpieczeństwa 4 Projekty szkoleniowe, które można ukończyć: 1) Eksperyment z podstawowym programowaniem mikrokontrolera: Eksperyment z obwodem cyfrowego zegara elektronicznego Eksperyment z obwodem cyfrowego wyświetlacza temperatury pokojowej Eksperyment z obwodem brzęczyka Eksperyment z obwodem 8-bitowej diody LED Eksperyment z obwodem pamięci EEPROM Eksperyment z obwodem portu komunikacji szeregowej Eksperyment z obwodem przerwania zewnętrznego mikrokontrolera 2) Eksperyment z programowaniem sterowania procesem mikrokontrolera: Eksperyment z programowaniem obwodu jednostki alarmowej dźwiękowej i świetlnej antykradzieżowej Sterowanie sygnalizacją świetlną Eksperyment z programowaniem obwodów jednostkowych Eksperyment z programowaniem obwodów napędu silnika krokowego i jednostki sterującej Eksperyment z programowaniem obwodów jednostki sterującej mieszaniem proporcji cieczy Eksperyment z programowaniem obwodów jednostki sterującej systemu wentylacji tunelowej Eksperyment z programowaniem obwodów pomiaru temperatury i jednostki sterującej Eksperyment z programowaniem zintegrowanych układów sterowania mikrokontrolera
