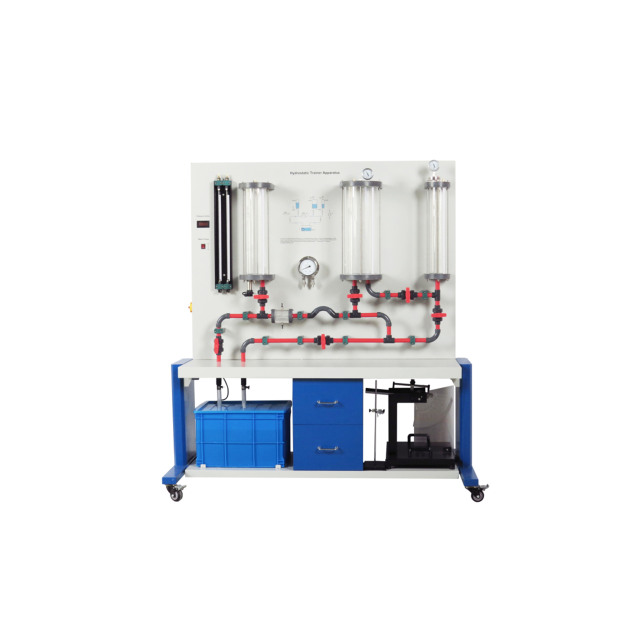

SMTF3106 Sprzęt do treningu hydrostatycznego, inżynieria płynów, sprzęt eksperymentalny, sprzęt dydaktyczny, sprzęt do szkolenia zawodowego
1. Wprowadzenie do sprzętu
1.1 Przegląd
Urządzenie do treningu hydrostatycznego to dyscyplina badająca płyny nieruchome, analizująca zjawiska wywołane ciśnieniem hydrostatycznym i określająca wpływ sił. Urządzenie to może być używane do przeprowadzania eksperymentów z zakresu statyki płynów. Dodatkowo, zawiera jednostki doświadczalne do badania sił kapilarnych i wyporu. Mierzy się ciśnienie hydrostatyczne i napięcie powierzchniowe. Dodatkowo, w eksperymencie wykorzystuje się rurkę Pitota i rurkę ciśnienia statycznego do badania składowej ciśnienia w przepływającej cieczy.
Aby funkcje i procesy były przejrzyste, zbiornik i urządzenie doświadczalne są wykonane z przezroczystego tworzywa sztucznego. Zbiornik i rury są wykonane z tworzywa sztucznego. Do pomiaru ciśnienia i różnicy ciśnień cieczy można używać różnych manometrów, takich jak rurki Pitota, rurki ciśnienia statycznego, czujniki ciśnienia z wyświetlaczami cyfrowymi, manometry dwururowe lub manometry różnicowe. Urządzenie treningowe posiada własne źródła powietrza i wody. Zamknięty obieg wody obejmuje zbiornik z pompą zanurzeniową. W zestawie znajduje się również sprężarka powietrza, która generuje dodatnie i ujemne ciśnienie do eksperymentów z powietrzem.
1.2 Cechy
(1) Sprzęt do nauki statyki płynów jest zazwyczaj projektowany w sposób bardzo intuicyjny, umożliwiając uczniom bezpośrednią obserwację zachowania się płynów i różnych zjawisk fizycznych, takich jak ciśnienie, wyporność i rozkład ciśnienia w płynach statycznych. Ta intuicyjna obsługa pomaga uczniom lepiej zrozumieć koncepcje teoretyczne.
(2) Sprzęt zazwyczaj zawiera wiele ustawień eksperymentalnych, co pozwala uczniom weryfikować wiedzę teoretyczną poprzez działania praktyczne. Na przykład, regulując poziom wody, zmieniając gęstość płynu lub wymieniając pojemniki o różnych kształtach, uczniowie mogą bezpośrednio mierzyć i rejestrować dane, pogłębiając w ten sposób swoją wiedzę na temat zasad statyki płynów.
2. Parametry techniczne
Zasilanie: prąd zmienny jednofazowy 220 V ±10%, 50 Hz
Wymiary: 1810 mm * 870 mm * 2000 mm
Waga: 295 kg

3. Lista komponentów
3.1 Część główna (1) Urządzenie do statyki płynów
Lp. Nazwa
1 Podwójny wyświetlacz manometru
2 Zbiornik
3 Cyfrowy wyświetlacz ciśnienia
4 Czujnik ciśnienia
5 Zbiornik z pompą samozasysającą
6 Rurka Pitota i rurka ciśnienia statycznego
7 Manometr różnicy ciśnień
8 Odcinek rury
9 Ciśnienie hydrostatyczne cieczy
10 Naczynie ciśnieniowe
11 Naczynie ciśnieniowe
12 Manometr z rurką Bourdona
13 Manometr membranowy
14 Wyłącznik zasilania
15 Koło uniwersalne
16 Schemat urządzenia do statyki płynów
3.2 Część główna (2) Manometr ciśnienia hydrostatycznego
Lp. Nazwa
1 Zbiornik na wodę
2 Uchwyt
3 Ruchomy obciążnik
4 Kołek blokujący
5 Przezroczysta plastikowa tacka z narożnikami i skalą poziomu
6 Hak suwaka
7 Tacka na obciążniki
3.3 Część główna (3) Urządzenie paradoksalne do wody niegazowanej
Lp. Nazwa
1 Uchwyt regulacyjny
2 Płytka skali
3 Oś optyczna
4 Skala
5 Pojemnik

3.4 Akcesoria
Lp. Nazwa Ilość
1 Przeciwwaga 2
2 Miarka 1
3 Barwnik 1
4 Gniazdo sześciokątne 1
5 Pojemnik 4
Lp. Nazwa Ilość
1 Miarka 1
2 Miarka 1
3 Barwnik 1
4 Blok obciążeniowy 1
5 Rama 1
6 Dynamometr 1
Urządzenie to jest używane do eksperymentu weryfikującego Archimedesa.
Lp. Nazwa Ilość
1 Sprężarka powietrza 1
2 Przewód powietrza 2
3 Przewód zasilający 1
4 Przyrząd testowy ze złączem 1
Lp. Nazwa Ilość
1 Barwnik 1
2 Miarka 1
3 Obciążniki 2
4 Demonstrator zjawiska kapilarnego (pięć rurek, pięć średnic wewnętrznych) 1
4. Lista eksperymentów
Eksperyment 1. Eksperyment z próbą ciśnienia wody w różnych zbiornikach
Eksperyment 2. Eksperyment z próbą ciśnienia hydrostatycznego
Eksperyment 3. Test ciśnieniowy rurki Pitota i rurki ciśnienia statycznego w układzie
Eksperyment 4. Eksperyment z weryfikacją Archimedesa
Eksperyment 5. Eksperyment z zasadą naczynia połączonego
Eksperyment 6. Eksperyment z próbą zjawiska kapilarnego
Eksperyment 7. Teoria środka ciśnienia (manometr hydrostatyczny)
Eksperyment 8. Środek ciśnienia zbiornika z wodą w położeniu pionowym (manometr hydrostatyczny)
Eksperyment 9. Środek ciśnienia zbiornika z wodą po przechyleniu (manometr hydrostatyczny)
Eksperyment 10. Środek ciśnienia zbiornika z wodą w położeniu 90° (manometr hydrostatyczny)
Eksperyment 11. Próba ciśnieniowa z przeciwwagą (hydrostatyczny układ paradoksalny)
Eksperyment 12. Próba ciśnieniowa bez przeciwwagi (hydrostatyczny układ paradoksalny)
