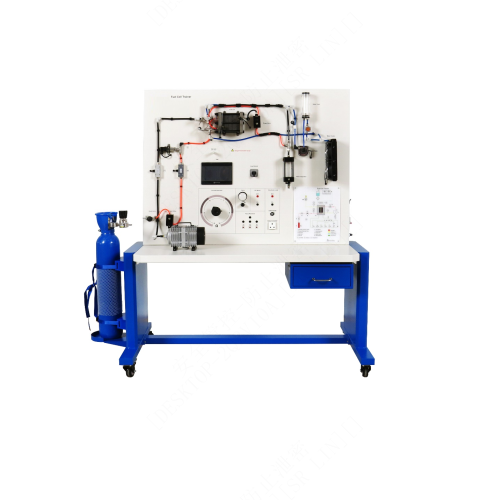

SMTG1027 Sprzęt do nauczania i szkolenia zawodowego w zakresie systemów ogniw paliwowych. System szkoleń odnawialnych. Opis Ogniwa paliwowe to konwertery energii, które w przeciwieństwie do silników cieplnych przekształcają energię chemiczną bezpośrednio w energię elektryczną. Ciepło jest wytwarzane jako produkt uboczny podczas tego procesu. Głównym elementem ogniwa paliwowego SMTG1027 jest ogniwo paliwowe z membraną polimerową, które pracuje w skojarzonym wytwarzaniu ciepła i energii elektrycznej. System jest zasilany wodorem o wysokiej czystości ze zbiornika ciśnieniowego po stronie anody oraz tlenem z powietrza otoczenia po stronie katody. Ogniwo paliwowe jest sterowane prądowo lub napięciowo za pomocą zintegrowanego obciążenia elektronicznego. Wartość zadana obciążenia elektronicznego umożliwia precyzyjną regulację wszystkich punktów pracy i bardzo dokładny zapis charakterystyk. Technicznie użyteczna energia cieplna jest odprowadzana do otoczenia poprzez obieg chłodzenia i może być rejestrowana za pomocą zintegrowanego oprzyrządowania. Woda gromadząca się podczas pracy jest gromadzona w separatorze wody. W trybie „dead-end” ogniwa paliwowego gromadząca się woda jest usuwana za pomocą konfigurowalnego zaworu odpowietrzającego dla wodoru. System jest obsługiwany przez komputer PC. Zasilanie pomocnicze pompy, wentylatora i układu sterowania niezbędne do pracy jest dostarczane z sieci. Wilgotność w kominie można regulować poprzez regulację zaworu odpowietrzającego, dzięki czemu nie jest wymagane zewnętrzne nawilżanie. Rejestrowane są wszystkie istotne wartości pomiarowe w celu obliczenia bilansu energetycznego ogniwa paliwowego. Wartości pomiarowe są przesyłane bezpośrednio do komputera PC przez USB. Oprogramowanie do akwizycji danych jest dołączone do zestawu. Specyfikacja Badanie chłodzonego wodą układu ogniw paliwowych z membraną polimerową w skojarzonym wytwarzaniu ciepła i energii. Wodór dostarczany przez standardowy zbiornik ciśnieniowy. Zawór redukcyjny wysokiego ciśnienia dla wodoru. Zbiornik ciśnieniowy zasilany tlenem dostarczany bezpośrednio z powietrza otoczenia. Precyzyjna regulacja wszystkich punktów pracy poprzez elektroniczną obsługę obciążenia bez zewnętrznych czujników wilgotności, takich jak natężenie przepływu, ciśnienie, temperatura, napięcie i natężenie prądu. Pełna obsługa i ocena za pomocą oprogramowania komputerowego z funkcjami sterowania i gromadzenia danych przez USB w systemie Windows 8.1, 10. Dane techniczne Moc znamionowa: 250 W. Moc cieplna: ok. 400…500W w zależności od warunków otoczenia Wymagana temperatura otoczenia: 5…35°C Wymagane ciśnienie wlotowe: 2…200bar Zakresy pomiarowe natężenie przepływu: 0…0,5L/min (woda chłodząca) 0…20sL/min (wodór) 0…100sL/min (powietrze) ciśnienie: 0…500mbar (wodór) temperatura: 0…50°C (otoczenie) 0…70°C (stos) wilgotność: 0…100% (otoczenie) napięcie: 0…40V (stos) natężenie prądu: 0,1…20A (stos) 230V, 50Hz, 1 faza 230V, 60Hz, 1 faza 120V, 60Hz, 1 faza UL/CSA opcjonalnie
