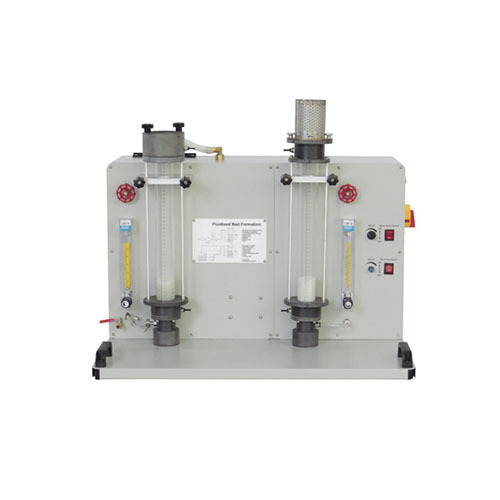

SMTFCE 200 Sprzęt szkoleniowy do inżynierii płynów w złożu fluidalnym Sprzęt edukacyjny Sprzęt dydaktyczny1. Wprowadzenie do sprzętu
1.1 Przegląd
Niniejsze urządzenie to kompleksowe urządzenie eksperymentalne, służące głównie do demonstracji i badania zachowania cieczy i gazów w złożach fluidalnych. Zawiera ono wiele modułów funkcjonalnych, takich jak moduł wyświetlania stanu cieczy w złożu fluidalnym, moduł wyświetlania stanu gazu w złożu fluidalnym, moduł pomiaru i regulacji przepływu wody oraz moduł regulacji przepływu powietrza. Moduły te współpracują ze sobą, symulując układ złoża fluidalnego w procesie przemysłowym i zapewniając dogłębne zrozumienie dynamiki płynów.
1.2 Funkcje
Wszechstronność: Urządzenie może demonstrować różnorodne zjawiska fizyczne dotyczące cieczy i gazów w złożach fluidalnych, zaspokajając szeroki zakres potrzeb eksperymentalnych.
Wysoka interaktywność: Urządzenie jest wyposażone w okna obserwacyjne i punkty pomiarowe, co ułatwia studentom i naukowcom bezpośrednią obserwację zachowania cieczy i analizę danych.
Precyzyjna kontrola: Dzięki modułom pomiaru i regulacji przepływu wody i powietrza, uzyskano precyzyjną kontrolę natężenia i prędkości przepływu, co zapewnia dokładność eksperymentu.
Wysokie bezpieczeństwo: Urządzenie wyposażone jest w przelew i spust, aby zapobiec nadmiernemu przelewaniu się wody i zapewnić bezpieczeństwo procesu eksperymentalnego.
Łatwość obsługi: Przyjazna dla użytkownika konstrukcja, łatwy w obsłudze panel sterowania i zawór regulacyjny, sprawiają, że nawet początkujący szybko opanują obsługę sprzętu.
Skalowalność: Konstrukcja sprzętu umożliwia łatwe dodawanie lub wymianę modułów, aby sprostać zróżnicowanym potrzebom dydaktycznym lub badawczym.
Wydajna filtracja: Wbudowany filtr zapewnia czystość gazu wchodzącego do złoża fluidalnego i utrzymuje czyste środowisko eksperymentu.
Stabilne zaopatrzenie w wodę: Moduł zbiornika na wodę zapewnia stabilne źródło wody, gwarantując ciągłość dostaw wody podczas długotrwałych eksperymentów.
Ochrona środowiska i oszczędność energii: Sprzęt optymalizuje zużycie energii i zmniejsza jej zużycie podczas pracy, spełniając normy ochrony środowiska.
Narzędzie edukacyjne: Jest to nie tylko narzędzie badawcze, ale także ważny sprzęt eksperymentalny w praktyce edukacyjnej, pomagający studentom lepiej zrozumieć istotne zasady naukowe.
Dzięki tym funkcjom urządzenie staje się wydajnym i wszechstronnym narzędziem odpowiednim do nauczania i badań naukowych w instytucjach szkolnictwa wyższego i instytucjach badawczych. 2. Parametry techniczne
Zasilanie: jednofazowe, trójprzewodowe, AC220 V
Waga: około 80 kg
Warunki pracy: Temperatura otoczenia: -10°C ～ +40°C Wilgotność względna: <85% (25°C)
Wymiary: około 750 mm x 610 mm x 1010 mm
3. Lista komponentów
3.1 Część główna
Lp. Nazwa
1 Przelew
2 Moduł wyświetlacza złoża fluidalnego w stanie ciekłym
3 Moduł pomiaru i regulacji przepływu wody
4 Filtr
5 Moduł demonstracyjny złoża fluidalnego w stanie gazowym
6 Moduł przepływu i regulacji powietrza
7 Zbiornik na wodę
8 Zawór sterujący
9 Zawór sterujący
10 Odpływ
3.2 Część skrzynki zasilającej
Lp. Nazwa
1 Moduł sterowania złożem fluidalnym w stanie ciekłym
2 Moduł sterowania złożem fluidalnym w stanie gazowym
3 Moduł przełącznika zasilania
4 Moduł wejścia zasilania
3.3 Akcesoria
Lp. Nazwa Ilość
1 Ręczny cyfrowy miernik różnicy ciśnień 1
2 Przewód zasilający (wersja europejska) 1
3 Kulki szklane 30 mesh 2
4 Kulki szklane 60 mesh 4
4. Lista eksperymentów
Eksperyment 1: Przekształcenie stałego złoża gazowego w złoże fluidalne
Eksperyment 2: Przekształcenie stałego złoża ciekłego w złoże fluidalne
Eksperyment 3: Porównanie strat ciśnienia między stałym złożem gazowym a złożem fluidalnym gazowym
Eksperyment 4: Porównanie strat ciśnienia między stałym złożem ciekłym a złożem fluidalnym ciekłym
Eksperyment 5: Eksperyment dotyczący natężenia przepływu i strat ciśnienia w złożu fluidalnym gazowym
Eksperyment 6: Eksperyment dotyczący natężenia przepływu i strat ciśnienia w złożu fluidalnym ciekłym
Eksperyment 7: Zmiany strat ciśnienia w złożu fluidalnym gazowym
