WSTĘP

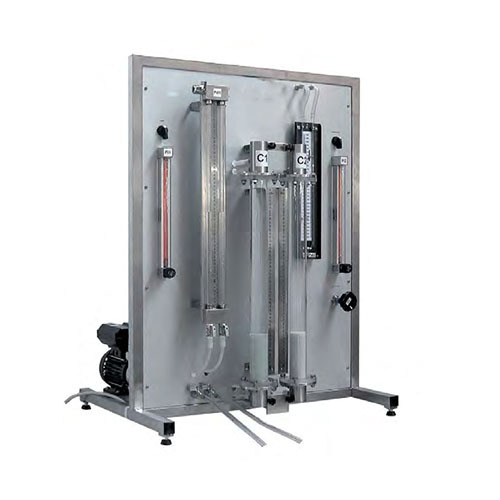

Niniejszy sprzęt został zaprojektowany do badania przepływu wody lub powietrza przez nieruchome i fluidalne złoża cząstek stałych oraz do obserwacji różnic między fluidyzacją „agregacyjną” a „cząstkową”. Ponadto urządzenie może być wykorzystane do uzyskania danych eksperymentalnych dotyczących fluidyzacji rzeczywistych złóż (złóż katalitycznych, złóż filtracyjnych itp.).
PROGRAM SZKOLENIOWY
Niniejszy moduł umożliwia pogłębienie następujących zagadnień:
• Spadek ciśnienia w złożu nieruchomym lub fluidalnym z wodą lub powietrzem
• Równanie Erguna i jego uproszczone formy (równania Carmana-Kozeny'ego i Burke'a-Plummera)
• Wyznaczanie porowatości złoża
• Sprawdzanie różnych rodzajów fluidyzacji (cząstkowej i agregacyjnej)

DANE TECHNICZNE:
• Konstrukcja ze stali nierdzewnej AISI 304
• 2 rurki pomiarowe z przezroczystego pleksiglasu z podstawą i filtrem ze spiekanej stali; wysokość = 550 mm, średnica wewnętrzna = 44 mm, zakres: 0 do 500 mm
• 2 złoża materiału o różnej granulometrii
• Sprężarka dwumembranowa, Q max = 39 l/min, P max = 2 bary, ze zbiornikami powietrza
• Zbiornik na wodę ze stali nierdzewnej AISI 304 o pojemności 6 litrów
• Pompa ze stali nierdzewnej AISI 316, Q max = 1500 l/h, H max = 2 bary
• Przepływomierz o zmiennym przekroju z mikrozaworem sterującym, zakres od 7 do 70 l/h
• Przepływomierz o zmiennym przekroju z mikrozaworem sterującym, zakres od 300 do 1700 Nl/h
• Manometr dwururowy, zakres od 0 do 500 mmH₂O
• Manometr powietrza w kształcie litery U, zakres od 0 do 300 mmH₂O
• Zawór bezpieczeństwa ustawiony na 0,5 bara
Zasilanie: 230 V AC 50 Hz jednofazowe - 0,5 kVA
(Inne napięcie i częstotliwość na zapytanie)
Wymiary: 750 mm x 600 mm x 1000 mm
Waga: 50 kg
