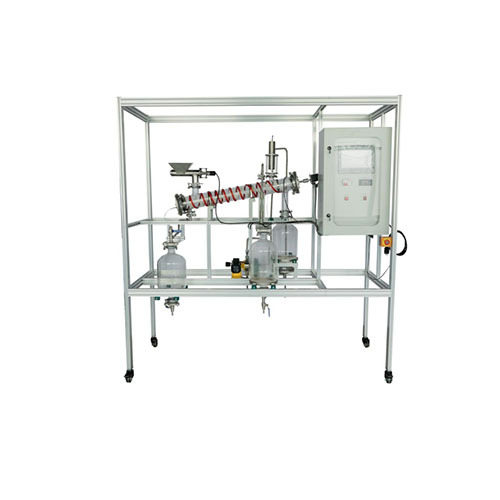

SMTF1055 Jednostka ekstrakcyjna, płyny stałe-ciecze, sprzęt szkoleniowy, sprzęt edukacyjny, sprzęt do szkolenia zawodowego1. Wprowadzenie do urządzenia
1.1 Przegląd
Ekstrakcja, znana również jako ekstrakcja rozpuszczalnikowa, to metoda wykorzystująca różnicę rozpuszczalności lub współczynnika dystrybucji substancji w dwóch wzajemnie niemieszających się (lub słabo rozpuszczalnych) rozpuszczalnikach do przenoszenia substancji rozpuszczonych z jednego rozpuszczalnika do drugiego. Jest ona szeroko stosowana w chemii, metalurgii, przemyśle spożywczym i innych gałęziach przemysłu, a także w przemyśle rafineryjnym ropy naftowej. Jest to obecnie bardzo ważny sposób rozdzielania mieszanin.
Urządzenie do ekstrakcji ciecz-ciało stałe SLEU-1000 opiera się na zasadzie ekstrakcji i umożliwia ekstrakcję wymaganych substancji z wymaganego poziomu separacji. Urządzenie do ekstrakcji ciecz-ciało stałe posiada moduł ekstrakcyjny z funkcjami automatycznymi i zwiększa powierzchnię styku separacji poprzez przeciwprądowy przepływ cieczy ekstrakcyjnej, co poprawia wydajność ekstrakcji. Urządzenie jest wyposażone w przezroczysty szklany pojemnik, który wyraźnie pokazuje proces ekstrakcji i stan pracy.
1.2 Cechy
(1) Urządzenie posiada bezpieczny i niezawodny przewód uziemiający oraz wyłącznik awaryjny.
(2) Urządzenie ma modułową konstrukcję, a jego funkcje można wyraźnie wyświetlić za pomocą modułów.
(3) Urządzenie wykorzystuje zintegrowaną konstrukcję elektryczną, łącząc wszystkie kable elektryczne urządzenia ze skrzynką elektryczną, co znacznie ułatwia zrozumienie zasady działania urządzenia.
(4) Urządzenie wykorzystuje dużą liczbę przezroczystych modułów eksperymentalnych, które pozwalają użytkownikom wyraźnie zobaczyć aktualny stan pracy.
2. Parametry techniczne
Zasilanie wejściowe: jednofazowe AC220 V 50 Hz
Wymiary: 2200 mm * 2130 mm * 1130 mm
Waga: 308 kg
Warunki pracy: temperatura otoczenia -10°C ～ +40°C; wilgotność względna <85% (25°C)
3. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
Lp. Nazwa
1 Skraplacz
2 Podajnik wyciągu
3 Pasek izolacyjny
4 Odpowietrznik
5 Zbiornik magazynowy produktu ekstrakcyjnego
6 Podgrzewacz wstępny
7 Pompa obiegowa
8 Zbiornik magazynowy rozpuszczalnika
9 Zbiornik magazynowy substancji stałej ekstrakcyjnej
10 Urządzenie podające do reakcji ekstrakcji
11 Silnik
12 Skrzynka sterownicza
13 Wyłącznik awaryjny
3.2 Część skrzynki zasilającej
Lp. Nazwa
1 Wyświetlacz dotykowy
2 Wyłącznik
3 Regulator temperatury PID
4 Wskaźnik zasilania
5 Przełącznik grzałki
6 Przetwornica częstotliwości
7 Moduł regulacji napięcia
8 Wyłącznik awaryjny
9 Przekaźnik
10 Sterownik PLC Siemens
11 Zasilacz impulsowy
12 Moduł wejść i wyjść analogowych
3.3 Lista konfiguracji urządzenia
Lp. Nazwa Ilość
Komponent 1 pompa obiegowa 1
Komponent 2 Pompy dozujące 1
Komponent 3 Sterownik PLC Siemens 1
Komponent 4 Przetwornica częstotliwości 1
Komponent 5 Moduł wejść i wyjść analogowych 1
Komponent 6 wyświetlacz dotykowy 1
Komponent 7 Regulator PID 1
Komponent 8 Moduł regulacji napięcia 2
Komponent 9 Zasilacz impulsowy 1
3.4 Akcesoria
Lp. Nazwa Ilość
1 Zestaw kluczy imbusowych 1
2 Kabel 1
3 Tarka 1
4 Płyta CD z oprogramowaniem 1
5 Zestaw rur izolacyjnych 6
4. Lista eksperymentów
Eksperyment 1 Demonstracja eksperymentu wtrysku cieczy ekstrakcyjnej do urządzenia do ekstrakcji ciecz-ciało stałe
Eksperyment 2 Demonstracja eksperymentu sterowania elektrycznego urządzeniem do ekstrakcji ciecz-ciało stałe
Eksperyment 3 Eksperyment mający na celu zademonstrowanie wpływu zmiennej regulacji urządzenia do ekstrakcji ciecz-ciało stałe na wydajność ekstrakcji
Eksperyment 4 Demonstracja urządzenia do ekstrakcji ciecz-ciało stałe i funkcji komunikacji z komputerem
Eksperyment 5 Demonstracja eksperymentu separacji mieszanych produktów ekstrakcji w urządzeniu do ekstrakcji ciecz-ciało stałe
Eksperyment 6 Demonstracja eksperymentu przetwarzania produktów stałych po ekstrakcji przez urządzenie do ekstrakcji ciecz-ciało stałe
Eksperyment 7 Demonstracja eksperymentu czyszczenia urządzenia do ekstrakcji ciecz-ciało stałe
