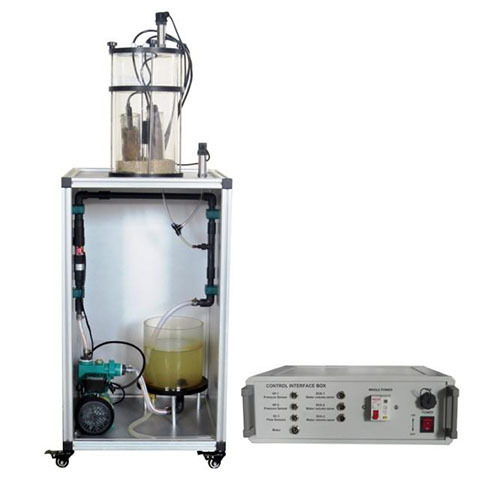

SMTF004F Komputerowo sterowana jednostka absorpcji wody i piasku w glebie, sprzęt szkoleniowy do inżynierii płynów, sprzęt dydaktyczny, sprzęt edukacyjny1. Opis produktu
1.1 Wprowadzenie do produktu
Niniejsze urządzenie służy do badania i zrozumienia zasad retencji wody w procesie ssania gleby, zależności między retencją wody a glebą oraz wyznaczania krzywych charakterystyki wilgotności gleby. Urządzenie jest wystarczająco duże, aby analizować wiele próbek jednocześnie i składa się z układu ssącego, pojemnika na glebę oraz jednostki sterującej:
Układ ssący: Składa się z obiegu wodnego, który obejmuje zbiornik na wodę, pompę sterowaną komputerowo, pompę strumieniową, czujnik ciśnienia i czujnik przepływu. Pompa wypycha wodę ze zbiornika i wtłacza ją do pompy strumieniowej. Pompa rozpylająca wodę zasysa wodę ze zbiornika.
Pojemnik na glebę: Składa się z cylindrycznego pojemnika wypełnionego nasyconym piaskiem (brak w zestawie), który zawiera 2 pierścienie mocujące próbkę gleby. Umieść próbkę gleby i czujnik wody w piasku. Zapewnij pokrywę, aby zapobiec utracie odparowanej wody.
W praktyce kilka filtrów może zapobiec przedostawaniu się cząstek piasku do zbiornika na wodę. Pojemnik na glebę zawiera czujnik ciśnienia.
Wlot powietrza (wlot ciśnienia) służy do badania wpływu ciśnienia atmosferycznego. Próbka gleby umieszczona na piasku jest zasysana. Siła ssąca jest wytwarzana przez pompę strumieniową i pompę wodną. Aby utrzymać ssanie, potrzebna jest duża ilość wody.
Jednostka sterująca komputerowo: Służy do sterowania pracą pompy wodnej oraz rejestrowania przepływu w systemie, wilgotności gleby, ciśnienia i innych zmian parametrów.
1.2 Cechy
Aluminiowa konstrukcja profilowa, łatwa do obserwacji.
Wyposażona w jednostkę sterującą ułatwiającą pracę eksperymentalną.
1.3 Parametry wydajnościowe
Wymiary urządzenia: 1400 mm*510 mm*510 mm
Wymiary jednostki sterującej: 410 mm*380 mm*140 mm
Zasilanie: AC220 V
