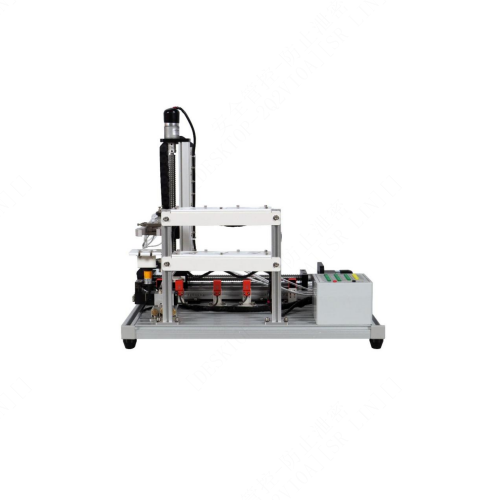

SMTM141 Moduł sterowania kartezjańskiego, moduł pamięci masowej, szkolenie dydaktyczne, sprzęt do szkoleń technicznych, sprzęt do szkoleń mechatronicznych 1. Wprowadzenie do produktu 1.1 Opis produktu Moduł sterowania kartezjańskiego AFM060 to zaawansowany, zautomatyzowany sprzęt dydaktyczny, który wykorzystuje prostokątną strukturę manipulatora współrzędnych i został zaprojektowany specjalnie dla mechatroniki, automatyki i innych kierunków studiów w szkołach wyższych i zawodowych. Sprzęt ten integruje precyzyjną transmisję, inteligentną detekcję i technologię automatycznego sterowania, a także realizuje inteligentną identyfikację, precyzyjne pozycjonowanie i optymalizację funkcji magazynowania materiałów poprzez programowanie PLC. Moduł ten wykorzystuje kartezjański układ współrzędnych i składa się z precyzyjnego układu transmisji w osiach X/Y, pneumatycznego mechanizmu chwytającego oraz inteligentnej jednostki magazynowej. Sprzęt jest wyposażony w 6 znormalizowanych silosów, które realizują trójwymiarowe pozycjonowanie materiałów poprzez dwuosiowe połączenie, a wbudowany algorytm priorytetowego magazynowania automatycznie optymalizuje pozycję materiałów. Nadaje się do nauczania i praktykowania nowoczesnych technologii przemysłowych, takich jak automatyczne magazynowanie i inteligentne sortowanie. 1.2 Cechy produktu Wysoka precyzja pozycjonowania: Sterowanie serwomechanizmem dwuosiowym Powtarzalna dokładność pozycjonowania ±0,5 mm Wyposażony w 4 czujniki położenia zapewniające precyzyjne pozycjonowanie Bezpieczny i niezawodny: Podwójne zabezpieczenie krańcowe (mechaniczne i elektryczne) Bezpieczne napięcie 24 V Zalety edukacyjne: Przejrzysta konstrukcja Modułowy interfejs programowania 2. Specyfikacja techniczna Podstawowe parametry techniczne Napięcie robocze 24 V DC Ciśnienie powietrza 0,4 MPa–0,6 MPa (wymagana zewnętrzna pompa powietrza) Parametry wyglądu urządzenia Wymiary 560 mm*457 mm*530 mm Waga ≤20 kg 3. Nazwy komponentów produktu i wprowadzenie do funkcji 3.1 Korpus główny produktu Nr Nazwa Ilość 1 Silnik przekładniowy 2 2 Chwytak pneumatyczny 1 3 Czujnik 1 4 Zawór elektromagnetyczny 1 5 Jednostka magazynowa 1 6 Czujnik położenia 6 7 Skrzynka przyłączeniowa 1 3.2 Akcesoria produktu Nr Nazwa Ilość 1 25-żyłowy kabel sygnałowy 2 2 Przewód powietrzny (3 m) 1 3 Blok materiałowy 7 4 Pamięć USB 1 5 2 mm kabel elektryczny bezpieczeństwa (zielony, 100 cm) 23 6 2 mm kabel elektryczny bezpieczeństwa (żółty, 100 cm) 6 7 2 mm kabel elektryczny bezpieczeństwa (czarny, 100 cm) 1 8 2 mm kabel elektryczny bezpieczeństwa (czerwony, 100 cm) 1 4. Lista eksperymentów edukacyjnych dotyczących produktu (1) Podstawowa obsługa i użytkowanie sprzętu
