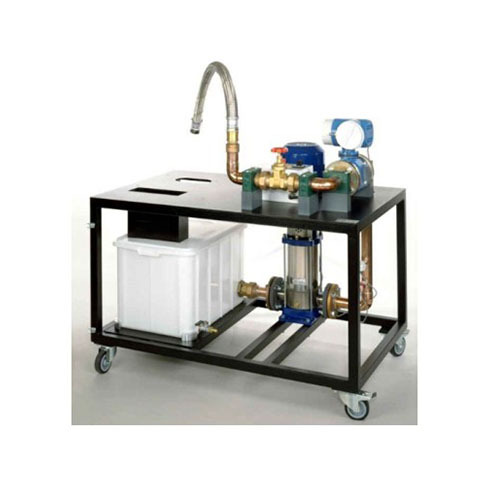

SMTF1036 Zaawansowany system szkoleniowy turbiny Peltona Sprzęt szkoleniowy do inżynierii płynów Sprzęt dydaktyczny Sprzęt do szkolenia zawodowegoSystem powinien obejmować następujące cele szkoleniowe:
Badanie podstawowych eksperymentów na pompie odśrodkowej
Określenie typowych krzywych turbiny
Badanie krzywych wydajności przy zmiennych prędkościach turbiny
Badanie sprawności
Badanie zasady działania turbiny Peltona
Badanie zależności sprawności od prędkości
Badanie zależności natężenia przepływu od prędkości
Badanie zależności mocy hydraulicznej i mocy mechanicznej
Przeprowadzenie oceny wartości pomiarowych i charakterystyk w oparciu o teorię
Badanie zachowania częściowego obciążenia ze sterowaniem iglicowym w porównaniu ze sterowaniem przepustnicą
System obejmuje następujące elementy:
1. Jednostka bazowa dla turbiny Peltona
Wymagane minimalne parametry techniczne (podobne lub lepsze):
Zmienna prędkość pompy za pomocą przetwornicy częstotliwości
Czujniki przepływu i ciśnienia
Nie powinien wymagać dodatkowych urządzeń z podatnym na błędy okablowaniem
Zintegrowana aparatura mikroprocesorowa
Wyświetlanie i analiza zmierzonych wartości, a także obsługa urządzenia za pomocą oprogramowania
Pompa o poborze mocy 0,66 kW, co najmniej 35 m wysokości podnoszenia
Przezroczysty zbiornik na wodę o pojemności 15 l
Zakres pomiaru natężenia przepływu: od 4 do 50 l/min
Zakres pomiaru ciśnienia: od -1 do 5 bar
Jednostka akwizycji danych z oprogramowaniem i funkcjami sterowania
Interfejs USB
Komputer PC Core i7, DVD+/-RW, 8 GB RAM, dysk twardy 1 TB, mysz optyczna, klawiatura multimedialna, monitor (21") LED
2. Turbina Peltona
Wymagane minimalne parametry techniczne (podobne lub lepsze):
Obciążenie turbiny za pomocą Niezużywający się i regulowany hamulec wiroprądowy
Czujnik siły do pomiaru momentu obrotowego na wale turbiny
Optyczny czujnik prędkości do pomiaru prędkości turbiny
Turbina Peltona: 26700 obr./min
Zakres pomiaru momentu obrotowego: 0 do 0,5 Nm
Zakres pomiaru prędkości: 0 do 8900 obr./min
